[네트워크관리사 2급] 실기 대비 뚝딱뚝딱 UTP 케이블 만들기

1문제 배점이 6.5점인 UTP 케이블 만들기 문제입니다.

영상을 보면서 만들어도 어려웠는데, 한 번 만들고 나면 다음은 쉽습니다.

어려웠던 부분들을 정리해 공유합니다.

---

1. 준비물

UTP 케이블 제작 준비물.

① 랜툴(필수!)

② 피복 탈피기(필수!)

③ UTP 케이블

④ RJ-45 커넥터

⑤ 네트워크 테스터기



2. UTP 케이블 제작법

다이렉트 케이블은 양 끝이 동일한 배열(568-B)으로, 서로 다른 장비를 연결하는 데 사용한다. (ex: PC-공유기)

크로스 케이블은 양 끝이 서로 다른 배열(568-B/568-A)으로, 같은 장비를 연결하는 데 사용한다. (ex: 허브-허브)



단, 중간에 커플러가 끼었을 경우 이야기가 약간 달라진다.

커플러의 양쪽 케이블이 같을 경우 하나의 다이렉트 케이블과 같은 역할을 한다. (ex: 다이렉트 케이블+커플러+다이렉트 케이블 / 크로스 케이블+커플러+크로스 케이블)

커플러의 양쪽 케이블이 다를 경우 하나의 크로스 케이블과 동일한 역할을 한다.(ex: 다이렉트 케이블+커플러+크로스 케이블 / 크로스 케이블+커플러+다이렉트 케이블)



2-1. 피복 벗기기

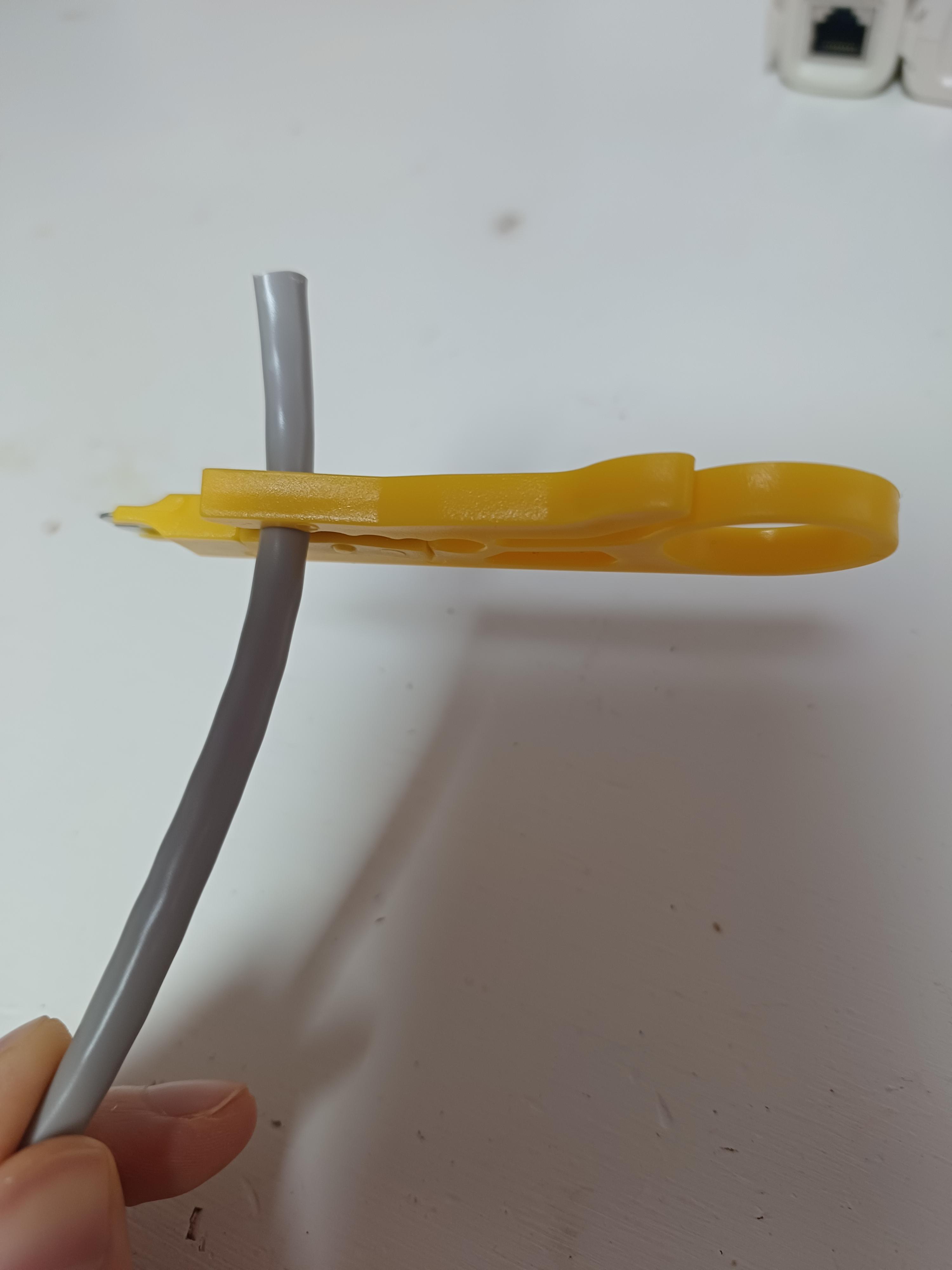

피복 탈피기 사용법

전선 끝으로부터 약 3~4cm 부분에 피복 탈피기를 끼우고, 2~3바퀴 정도를 돌려 피복을 벗긴다.

너무 많이 돌릴 경우 안쪽 케이블까지 절단될 수도 있으니 유의하자.



2-2. 케이블 배열: 흰주-주-흰녹-파-흰파-녹-흰갈-갈 (568-B)

케이블을 깔끔하게 펴서 배열한 뒤, 랜툴의 밑 부분을 이용해 자른다.

피복을 벗기면 케이블이 꼬여 있다. 이 케이블을 잘 펴서 아래의 순서대로 배열한다.

흰주-주-흰녹-파-흰파-녹-흰갈-갈

케이블 배열이 끝났으면 랜툴 아래쪽 부분을 작두처럼 사용해 케이블 끄트머리를 일정하게 정리한다.

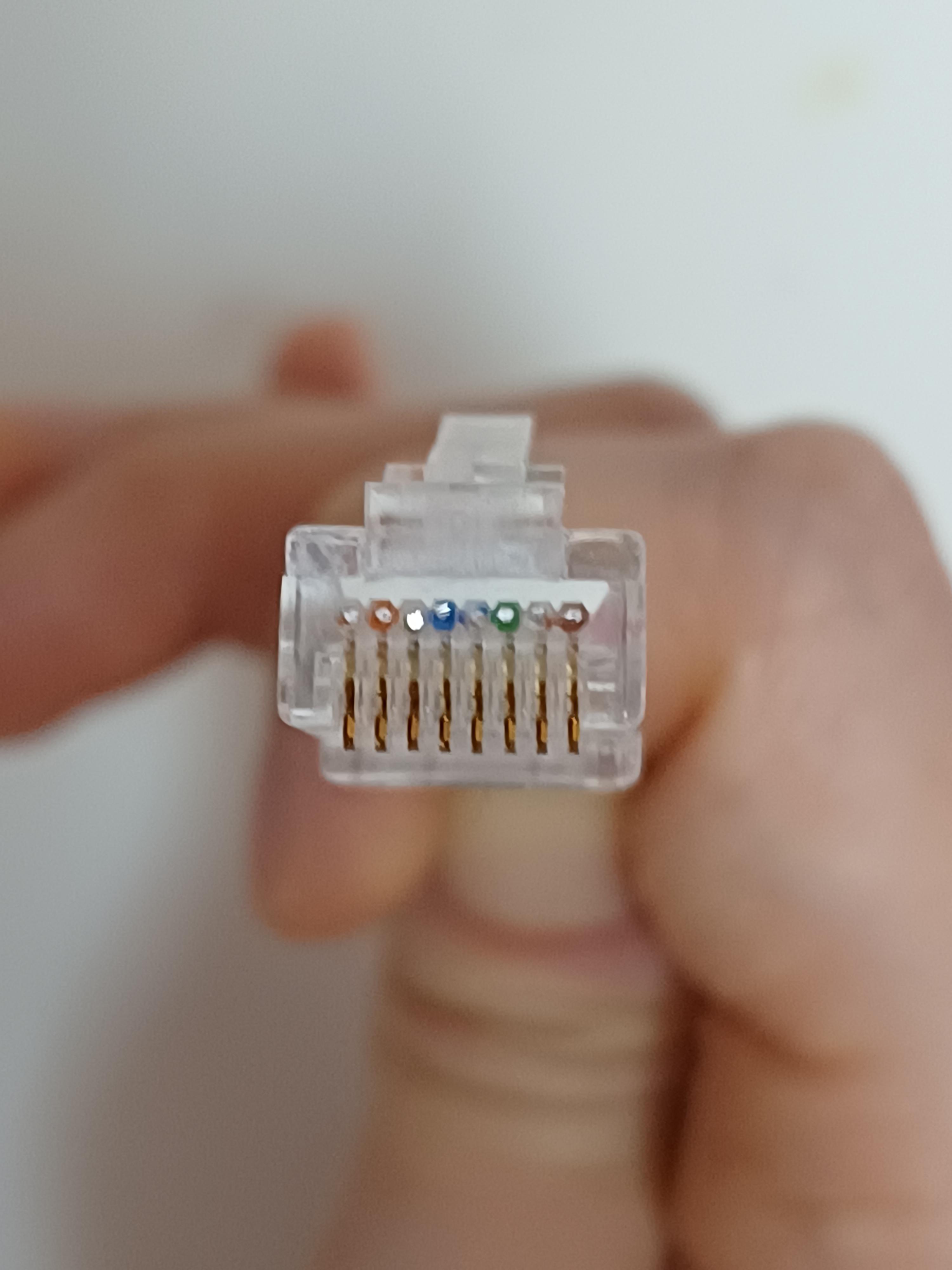

케이블을 배열해 커넥터에 넣은 모습.

Point 1: 케이블을 사진처럼 완전 끝까지 밀어 넣어야 한다. 안 들어가면 대게 커넥터 문제거나, 선이 꼬인 부분이 두꺼워서 그렇다.

Point 2: 케이블을 커넥터에 넣은 뒤 다시 한 번 확인한다. 커넥터 안에서 순서가 꼬여 있을 수도 있다.

Point 3: 케이블의 평평한 부분이 위로 가도록 한다.



2-3. 랜툴을 이용해 커넥터 고정

랜툴에 커넥터를 끼워넣은 모습

랜툴에 커넥터를 끼우고, 딱! 소리가 날 때까지 고정시킨다. 플라스틱 부러지는 소리랑 비슷하다.



2-4. 반대쪽 케이블 배열: 흰주-주-흰녹-파-흰파-녹-흰갈-갈 (568-B) /

흰녹-녹-흰주-파-흰파-주-흰갈-갈 (568-A)

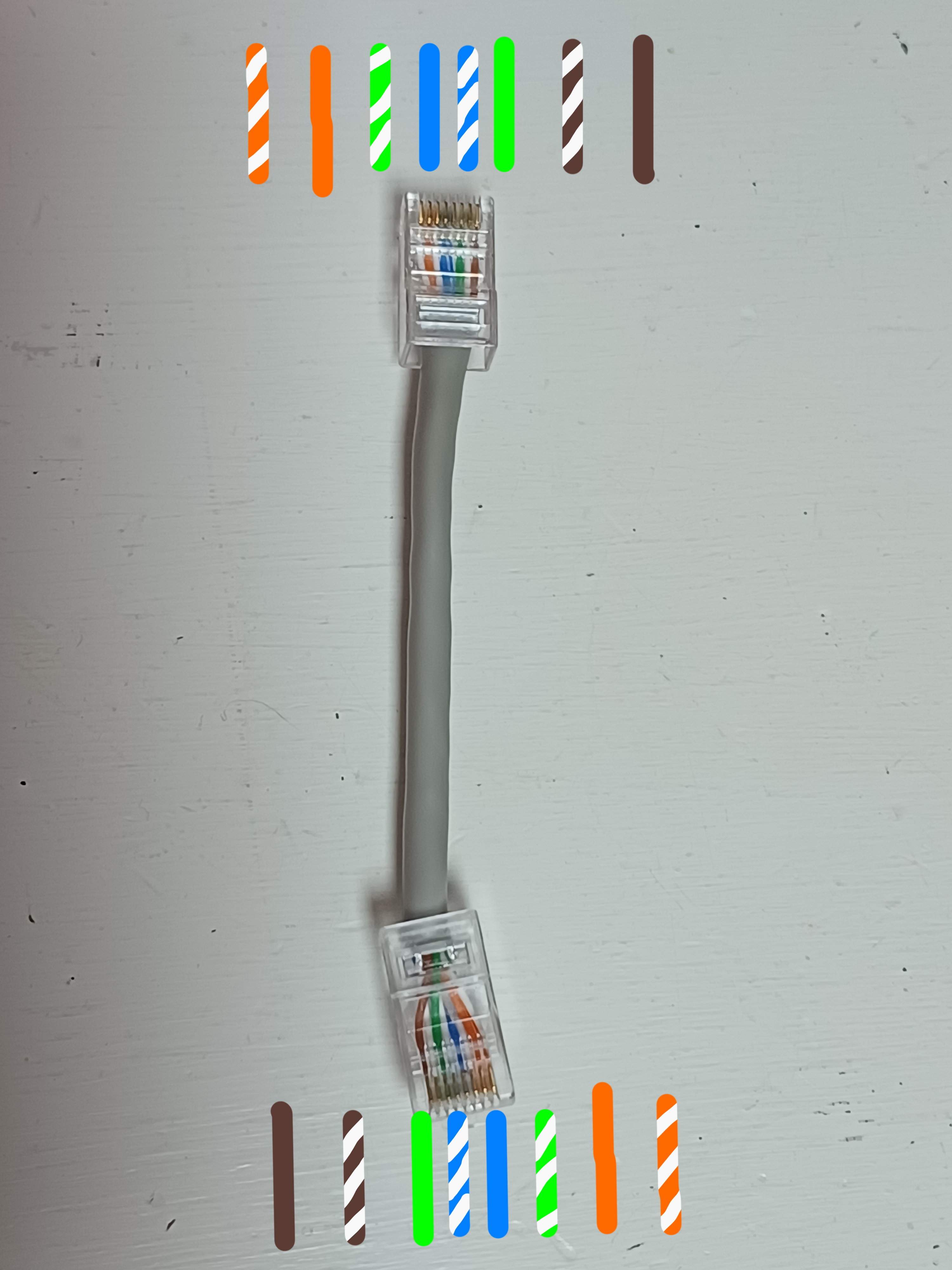

다이렉트 케이블 연결법(좌) / 크로스 케이블 연결법(우). 심미적으로 허술한 것은 양해를 바란다.

반대쪽도 똑같이 하면 된다... 라고 다들 쉽게 말하지만, 한번 커넥터를 꽂았으니 그 쪽으로 방향이 고정됨을 고려해야 한다.

따라서, 이미 제작된 부분 중 커넥터가 평평한 부분을 위로 오게 하고 배열해야 한다.

다이렉트 케이블: 흰주-주-흰녹-파-흰파-녹-흰갈-갈

크로스 케이블: 흰녹-녹-흰주-파-흰파-주-흰갈-갈

크로스 케이블은 다이렉트 케이블에서 주황색 부분과 녹색 부분이 서로 바뀌었다고 외우면 편하다. 외우는 법은 재량에 맡긴다.



배열이 완료되면 다시 커넥터를 꽂고 랜툴을 사용해 커넥터를 고정한다.



2-5. 연결 테스트

포스트 작성 시점 기준 티스토리가 동영상을 지원하지 않아 캡쳐로 대신한다.

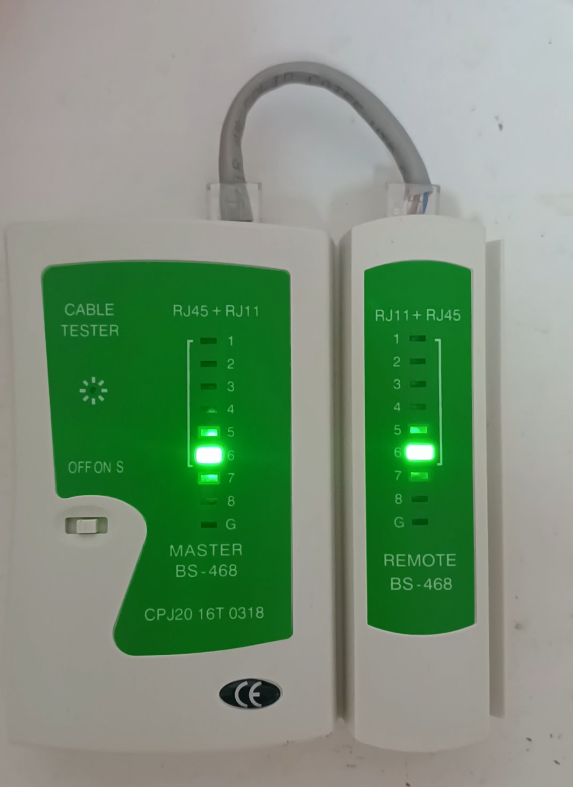

테스터기에 연결했을 때, 1-2-3-4-5-6-7-8-G 순으로 불이 들어오면 성공한 것이다.

마지막으로 실습이 끝나면 꼭 꼼꼼하게 정리하자. 피복이며, 잘라낸 케이블 찌꺼기들이 이리저리 나돌아다닌다.
